บทนำ
เครื่องทดสอบการคายประจุแบตเตอรี่เป็นอุปกรณ์ที่ใช้ในการวัดความจุ สุขภาพ และประสิทธิภาพของแบตเตอรี่ โดยทั่วไปจะใช้ในอุตสาหกรรมยานยนต์ เรือ และ RV เพื่อทดสอบสภาพของแบตเตอรี่รถยนต์
เครื่องทดสอบเชื่อมต่อกับขั้วแบตเตอรี่และใช้การคายประจุที่ควบคุมไปยังแบตเตอรี่ จำลองสภาวะจริง จากนั้นจะวัดแรงดันไฟฟ้าตกและคำนวณความจุที่เหลืออยู่ของแบตเตอรี่ ข้อมูลนี้สามารถช่วยระบุได้ว่าจำเป็นต้องเปลี่ยนแบตเตอรี่หรือไม่ หรือเพียงแค่ต้องชาร์จใหม่
เครื่องทดสอบการคายประจุแบตเตอรี่มีหลายรูปแบบ ตั้งแต่อุปกรณ์พกพาพร้อมจอแสดงผลดิจิทัล ไปจนถึงเครื่องทดสอบขั้นสูงกว่าพร้อมคุณสมบัติการวินิจฉัยในตัว เครื่องทดสอบบางรุ่นยังสามารถให้ความสามารถในการบันทึกข้อมูลและพิมพ์ผลการทดสอบเพื่อการเก็บบันทึก
ฟังก์ชัน EL2000
โหลดอิเล็กทรอนิกส์ EL2000 เหมาะสำหรับการใช้งานแบตเตอรี่และคายประจุแบตเตอรี่ที่มีแรงดันไฟฟ้าต่างๆ สามารถตั้งค่ากระแสไฟคายประจุ ตั้งค่าและบันทึกแรงดันไฟฟ้าตัดการคายประจุ ความจุการคายประจุ เวลาการคายประจุ และพารามิเตอร์อื่นๆ และตรวจสอบว่าชุดแบตเตอรี่มีคุณสมบัติตามข้อมูลการทดสอบหรือไม่
พารามิเตอร์ทางเทคนิค
| พารามิเตอร์ | รูปภาพ | หน่วย | คำอธิบาย | |||||||||||||||
| ช่วงอินพุตไฟ AC | 200~240 | V | ไฟ AC | |||||||||||||||
| ช่วงแรงดันไฟฟ้าอินพุตการคายประจุ | 5~ 100 | V | DC | |||||||||||||||
| ช่วงกระแสไฟคายประจุ | 0~20. | A | ||||||||||||||||
| กำลังไฟคายประจุสูงสุด | 2000 | W | ||||||||||||||||
| ความแม่นยำในการแสดงแรงดันไฟฟ้า | 0.01 | V | ||||||||||||||||
| ความแม่นยำในการแสดงกระแส | 0.01 | A | ||||||||||||||||
| ความแม่นยำในการแสดงความจุ | 0.01 | Ah | ||||||||||||||||
| ความแม่นยำในการแสดงเวลา | 0.1 | M | นาที | |||||||||||||||
| เงื่อนไขการเริ่มต้นพัดลม | นำไปใช้กับโหลด | |||||||||||||||||

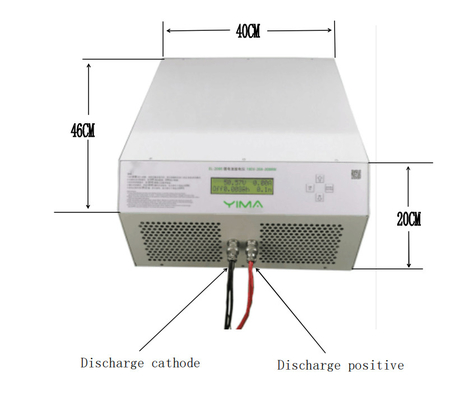

| ขนาด | 46*40*20CM | |||||||||||||||||
| น้ำหนัก | 20KG | |||||||||||||||||
ด้านซ้าย: ปุ่ม "Set/Shift"; ด้านขวา: ปุ่ม "Start/Confirm"; ด้านบน: ปุ่ม "เพิ่ม"; ด้านล่าง:
ปุ่ม "ลด"
